ESZKÖZRENDSZER, ESZKÖZÖK

Installed Communications, Dispensing and Control System

• In agriculture, linear, center pivot, and drip irrigation systems are equipped to dose various nutrient solutions into the irrigation water in a controlled/regulated manner during operation.
• Based on predefined programs, the system prepares stock solutions from the nutrient concentrates, which can optionally be dispensed into external storage containers through a dosing gun.

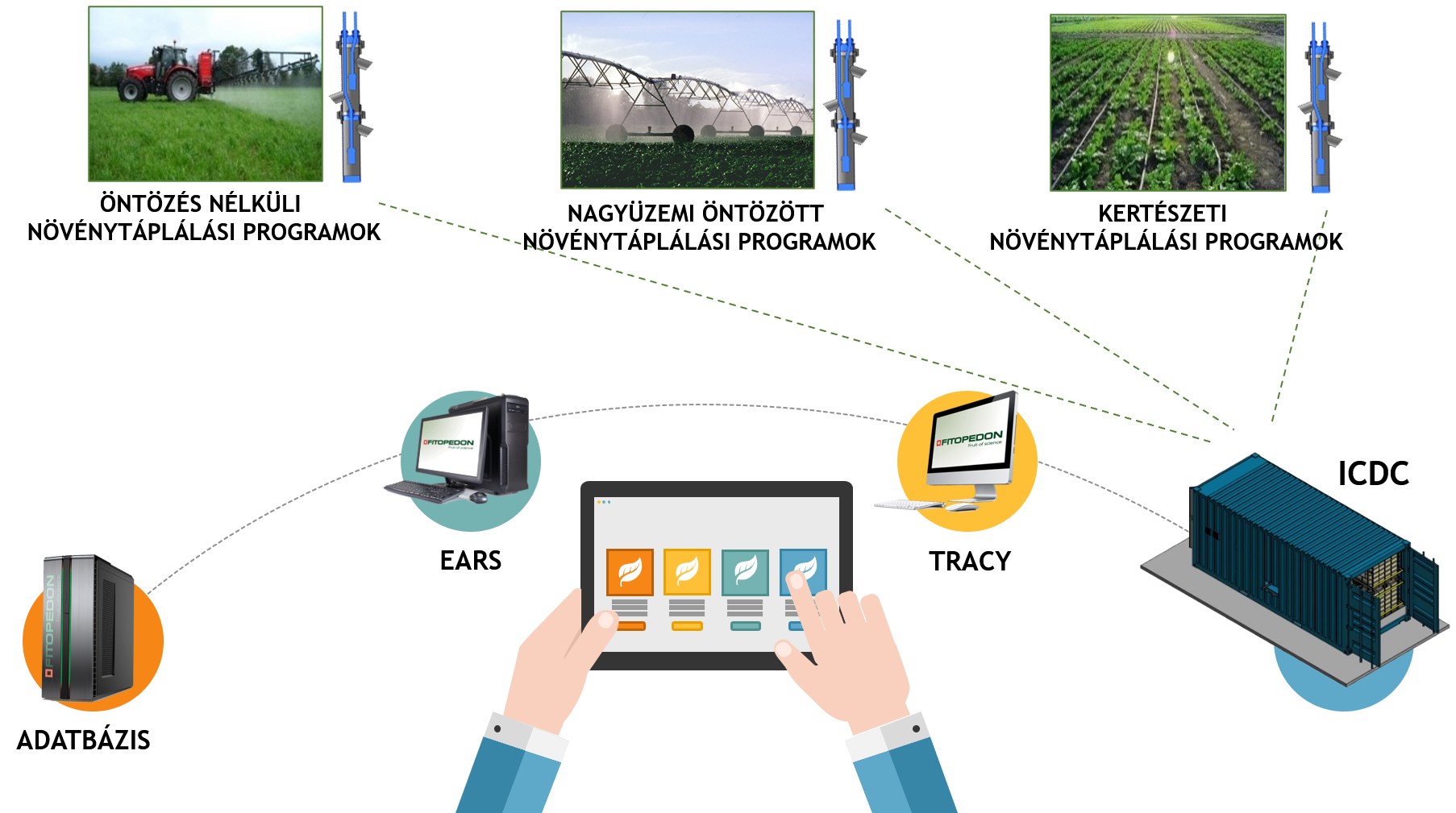

• The ICDC control platform and its communication capabilities integrate the device into the Fitopedon service system.
• Depending on its configuration, the ICDC performs automatic irrigation control functions.

Structure

Central module

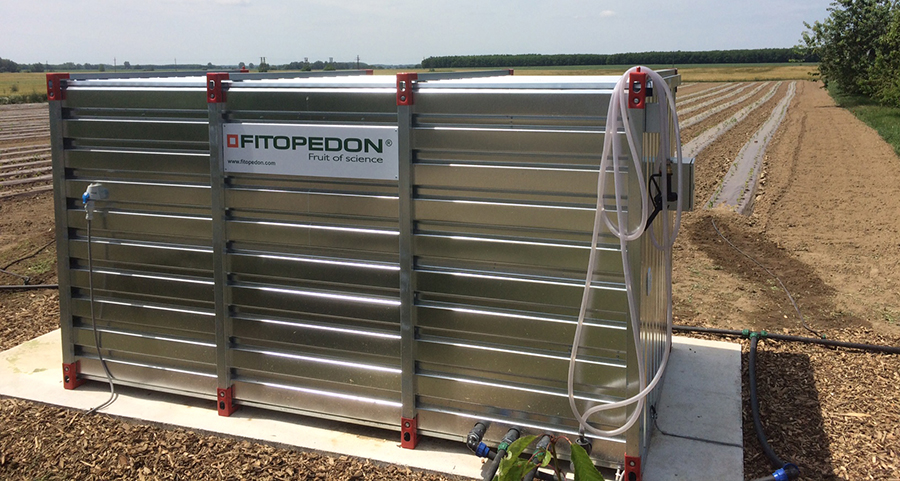

The mechanical system and its corresponding control system are housed in a self-supporting container specifically designed for this purpose. The container includes all mechanical fittings and the control technology system.

Separated from the technical area, there is an operator space that can accommodate a maximum of one person. This enclosed area contains the main electrical distribution cabinet and the operator panel. The central module, in its basic configuration, has one output, but it can be expanded up to a maximum of 15 outputs in an “inline” arrangement if required. The ICDC central module comes standard with 4 tank modules, which can be expanded with additional tank modules. The sizing of the dosing units is adapted to the available plant nutrition tools, the irrigation system, and the specific needs of the customer.

Tank module

The tank modules are installed adjacent to the central module. By default, the nutrient solution tanks have a capacity of 3 m³, but larger tanks can be used if required, and the tanks can also be cascaded. In the basic configuration, the tank is equipped with a mixing motor for preparing solutions from crystalline nutrients, as well as a level transmitter system.

Optionally, the module can include a dosing system that allows for the preparation of stock solutions for other plant nutrition systems. The tank module contains an electrical cabinet housing the necessary control components. Tank modules are connected to the central module’s control system via power and communication buses.

Communication

By default, the ICDC includes an IoT GSM internet connection, provided there is adequate network coverage. In cases where sufficient coverage is not available, the following alternative solutions can be implemented:

• Installation of WiFi relay stations originating from an internet source
• Satellite internet connection

Esőztető öntözőberendezés rendszervázlat

Az esőztető (lineár, center) öntöző berendezések esetén a tápoldat adagolás precíz tömegáram szabályzást igényel. A tápanyagutánpótlási programban a meghatározott tápelem mennyiséget a rendszer átszámolja tápoldat mennyiségekre (liter), amik skálázva vannak a kezelt terület nagyságához. Az ICDC az öntöző berendezés sebességével kalkulálva beállítja a tápoldat tömegáramát, hogy a területre számolt tápoldat mennyiséget egyenletesen ossza el a kezelt területre. Az öntöző rendszer sebessége beállítható konstansként, de GPS jeladóval visszacsatolása szükséges, hogy a tápanyag utánpótlás mindig a programnak megfelelően történjen meg. A GPS tracker-en kívül a zárt hurkú szabályzáshoz szükséges még az öntöző rendszer főági nyomását és áramlását is mérni.

Csepegető öntözőberendezés rendszervázlat

Energia ellátás

Alap kiépítésben az ICDC-t külső áramforráshoz kell csatlakoztatni (3x400VAC 16A). A villamos energia igény kiviteltő függ, milyen külső rendszereket kell energiával ellátnia az ICDC-nek (pl. öntözést ellátó szivattyúk).

Külső áramforrás hiányában az ICDC-t opcióként saját áramforrással lehet ellátni.  A technológiai tértől leválasztva a konténerben külön térben kap helyet a napelemes rendszerhez tartozó akkumulátorok, inverter és ehhez tartozó villamos vezérlő és elosztó rendszer. Alap kivitelben a napelemes rendszer a vezérléshez, adagolórendszerhez és a kommunikációhoz biztosít energiát, a nagy energiát igénylő rendszerelemeket (öntözőszivattyú) dízel vagy benzines aggregátor látja el. A napelemes rendszer és az aggregátor egy automatikus egységként látja el az ICDC-t és perifériáit villamos energiával.

Önálló Tápoldatadagoló Rendszer

Az önálló tápoldat adagoló rendszer gépészeti felépítése megegyezik az ICDC-hez tartozó tartály modullal.

• A mezőgazdaságban telepített lineár, center esőztető továbbá csepegtető öntözőberendezések működése közben az öntözővízhez szabályozott/vezérelt módon különböző tápoldatokat adagol.
• Tápoldatokból programok szerint meghatározott módon törzsoldatokat készít, amit adagoló pisztolyon keresztül külső tárolóedényekbe képes kiadagolni. (opció)
• Nem rendelkezik távvezérléssel.
• Egy öntözési rendszerben több önálló párhuzamos tápoldat adagoló rendszer is üzemeltethető.

Digitális Mezőgazdasági Mérőrendszer

A mérőrendszer méri, gyűjti és továbbítja a különböző környezeti paramétereket a Fitopedon rendszer számára. A mérőrendszer maximális konfigurációban a következő szenzorokkal rendelkezik:

• Talajnedvesség és hőmérséklet (2 db)
• Gondozásmentes talaj tenziómérő (1 db)
• Levegő hőmérséklet, páratartalom, harmatpont, légnyomásmérő, napfényvédő burkolattal (1 db)
• Csapadék szenzor 0.28mm felbontással (1 db)
• Mechanikus Szélsebesség + szélirány mérő szenzorok (1 db)
• Apogee PAR szenzor (1 db)

A mérőrendszer 15 perces felbontással rögzíti a szenzor adatokat, majd továbbítja azokat a Fitopedon adattárba. Az adatbázis adatokra támaszkodva egy WEB riporting rendszeren keresztül minden adat elérhető különböző riport formátumokban. Az riportok célja az öntözési tervek, akciók előkészítésének támogatása. A szolgáltatásra támaszkodva jelentősen optimalizálni lehet az öntözés/tápoldatozás ütemezését és a felhasznált öntözővíz mennyiségét.

A mérőrendszer energiaellátását napelem és akkumulátor biztosítja, a kommunikáció kiviteltől függően GSM vagy LoRaWAN hálózaton lehetséges.
